上穹泵业SQG立式管道泵

ISG/IRG立式管道离心泵简介



ISG型立式管道离心泵是绿邦采用IS型离心泵性能参数和立式泵结构之长,严格按照国家标准ISO2858及国家标准设计成功的高效节能产品,是代替IS型卧式泵、DL型泵等常规产品的立式离心泵。



流量范围1.5~1200m3/h,扬程范围8~150m,分基本型、扩流型、A、B、C切割型等250多种规格。根据流体介质和温度不同,设计制造成同性能参数的IRG型热水泵、IHG型化工泵、YG型油泵和IHGB型防爆化工泵系列产品。





适用范围:



广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。





使用条件:



1、 吸入压力≤1.6MPa,或泵系统最高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。





型号意义:





ISG型立式管道离心泵型号意义1(1)

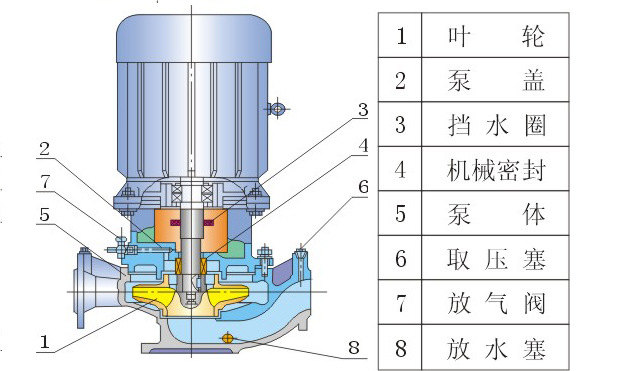

【上穹泵业】ISG/IRG立式管道离心泵结构图:







undefined



【上穹泵业】立式管道离心泵各派生型号分别的用途:





1、SQG型立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T< 80℃ 。




2、SQG(GRG)型立式热水(高温)循环泵广泛适用于:能源、冶金、化工、纺织、造纸,以及宾馆饭店等锅炉高温热水增压循环输送及城市采用暖系统循环用泵,IRG型使用温度T< 120℃ ,珀GRG型使用温度T< 240℃ 。




3、IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为 20℃ ~+ 120℃ 。




4、YG型立式管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为 -20℃ ~+ 120℃







【上穹泵业】口径50mm(DN50)立式管道离心泵性能参数表:



undefined
